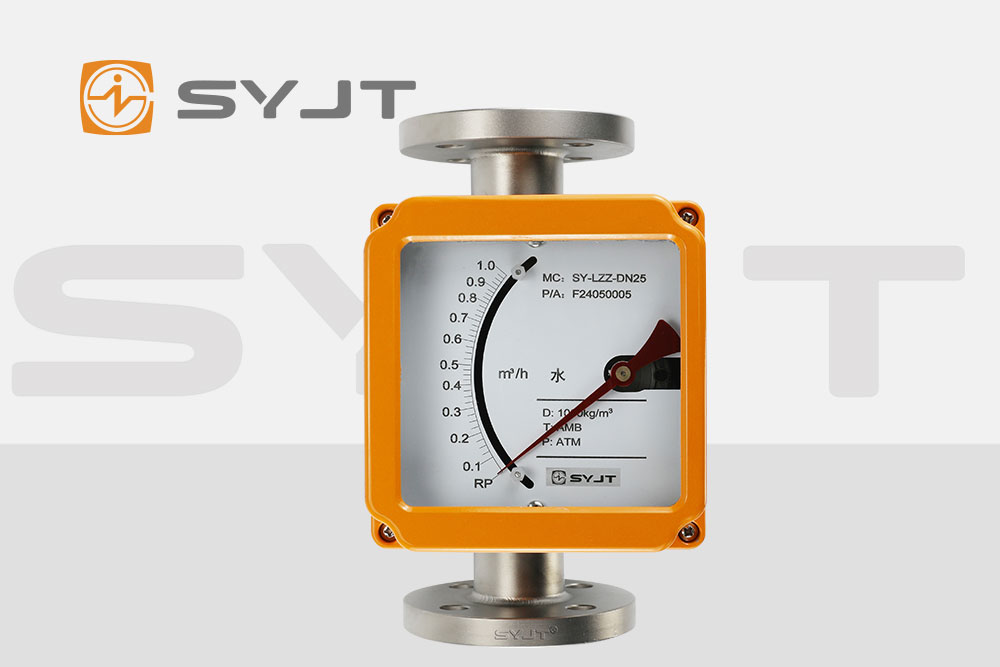

在工業自動化與智能化浪潮中，流量測量作為生產過程的關鍵環節，正經歷從傳統機械儀表向智能物聯網設備的轉型。上儀金屬管浮子流量計憑借其全金屬結構、高精度測量及適應惡劣工況的特性，成為化工、石油、制藥等*域的核心儀表。而無線傳輸技術的融入，更使其突破空間限制，實現遠程監控與數據采集的智能化升級。本文將從技術原理出發，解析無線傳輸如何賦能金屬管浮子流量計，構建高效、可靠的工業監測網絡。
一、金屬管浮子流量計的核心測量原理
金屬管浮子流量計基于可變面積式測量原理與阿基米德浮力定律工作。當被測流體自下而上流經錐形或圓柱形測量管時，浮子在流體浮力與自身重力的平衡下，穩定在特定高度。此時，浮子與測量管內壁間的環隙面積與流體流速成正比，而浮子位置直接對應流量大小。其核心結構包括：
全金屬測量管：耐高溫、高壓，適應腐蝕性介質;
磁性浮子：通過磁耦合將位移信號傳輸至外部指示器;
阻尼裝置(可選)：穩定氣液兩相流測量，減少波動干擾。
這一原理確保了流量測量的線性度與重復性，尤其適用于中小流量場景。然而，傳統儀表需人工巡檢或有線傳輸，限制了其在復雜工業環境中的應用效率。
二、無線傳輸技術的核心機制
無線傳輸技術通過電磁波或紅外線實現數據空間傳遞，其核心流程包括：
調制：將流量計輸出的電信號(如4-20mA電流或脈沖信號)轉換為適合無線傳輸的信號形式(如調頻、調相);
傳輸：通過天線發射調制信號，覆蓋范圍從數十米至數公里，依賴頻段選擇(如2.4GHz、5.8GHz);
接收與解調：目標設備接收信號并還原原始數據;
協議適配：支持HART、Modbus等工業協議，確保與上位機系統兼容。
無線傳輸的優勢在于：
靈活性：無需布線，適應移動設備或危險區域;
實時性：結合4G/5G或Wi-Fi 6，實現毫秒級數據更新;
可擴展性：支持多節點組網，構建分布式監測系統。
三、無線傳輸與金屬管浮子流量計的融合設計
1. 信號采集與預處理
金屬管浮子流量計的原始信號為浮子位移對應的電信號或脈沖信號。無線傳輸模塊需集成信號調理電路，完成以下功能：
濾波：消除工業環境中的電磁干擾;
放大：提升微弱信號的信噪比;
模數轉換：將模擬信號轉換為數字信號，便于無線傳輸。
2. 無線通信模塊選型
根據工業場景需求，無線模塊需滿足：
頻段選擇：2.4GHz頻段覆蓋廣但易受干擾，5.8GHz頻段抗干擾強但穿透力弱，需權衡使用;
傳輸協議：
LoRa：低功耗、長距離，適合偏遠區域;
Wi-Fi 6：高帶寬、低延遲，適合實時監控;
4G/5G：廣域覆蓋，支持云端分析。
安全機制：采用AES加密或WPA3協議，防止數據篡改。
3. 磁耦合傳輸的無線化適配
傳統金屬管浮子流量計通過磁耦合將浮子位移傳遞至外部指示器。無線化改造需：
磁傳感器集成：在浮子或測量管內壁嵌入霍爾傳感器或磁阻傳感器，直接檢測磁場變化;
邊緣計算：在無線模塊內嵌入微處理器，實現流量值的實時計算與壓縮，減少數據傳輸量。
4. 電源管理與低功耗設計
工業場景中，無線流量計需長期穩定運行。設計要點包括：
電池供電：采用鋰亞硫酰氯電池，壽命可達5-10年;
能量收集：利用熱電轉換或振動發電技術，補充電池電量;
休眠模式：非傳輸時段進入低功耗狀態，喚醒時間小于1秒。
四、遠程監控系統的架構與功能
無線傳輸技術使金屬管浮子流量計成為工業物聯網(IIoT)的節點，其遠程監控系統通常包含以下層級：
感知層：流量計+無線模塊，采集流量數據;
網絡層：通過LoRa網關、4G基站或工業交換機，實現數據匯聚;
平臺層：部署于云端的SCADA系統或MES系統，進行數據存儲、分析與可視化;
應用層：提供實時監控、報警管理、歷史趨勢分析等功能。
關鍵技術突破
多協議兼容：支持HART-over-IP、Modbus TCP等協議，無縫對接現有工業系統;
時間同步：采用IEEE 1588協議，確保多節點數據的時間一致性;
容錯機制：通過數據重傳、冗余傳輸，提升系統可靠性。
五、技術挑戰與未來方向
盡管無線傳輸技術顯著提升了金屬管浮子流量計的智能化水平，但仍面臨以下挑戰：
頻譜資源競爭：工業頻段與民用頻段重疊，需動態頻譜分配技術;
復雜環境干擾：金屬管道、高壓設備可能屏蔽信號，需抗干擾算法優化;
數據安全：工業控制系統易成攻擊目標，需端到端加密與零信任架構。
未來，隨著5G+TSN(時間敏感網絡)、AI邊緣計算等技術的發展，無線金屬管浮子流量計將實現：
超低延遲：滿足運動控制等實時性要求;
自診斷能力：通過機器學習預測設備故障;
自主決策：結合流量數據與工藝模型，優化生產參數。
無線傳輸技術與金屬管浮子流量計的融合，不僅是數據傳輸方式的變革，更是工業測量向智能化、網絡化邁進的里程碑。通過理解其技術原理與設計邏輯，可更好地推動流量測量技術在復雜工業場景中的應用，為數字化轉型提供堅實支撐。
