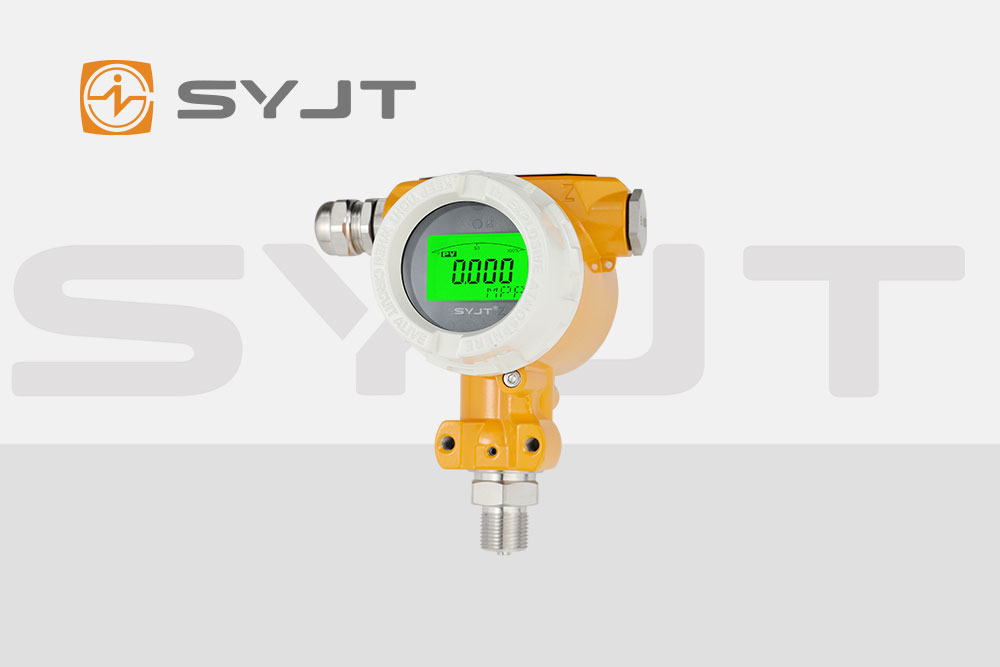

壓力變送器作為工業過程控制的核心感知元件，其技術演進始終與材料科學、微電子技術及通信技術的突破緊密關聯。上儀集團(上海儀表集團)作為中國壓力測量*域的標桿企業，其產品發展歷程完整映射了全球壓力變送器從機械式到智能化的技術躍遷路徑。本文將從技術原理、結構創新及智能化趨勢三個維度，解析上儀壓力變送器的技術演進邏輯。
一、機械式時代：從位移測量到力平衡原理
1. 早期大位移式變送器(1940-1960)
上儀集團前身上海儀器儀表工業公司成立初期，壓力測量依賴水銀浮子式差壓計和膜盒式差壓變送器。這類設備通過機械位移傳遞壓力信號，例如水銀柱高度變化反映壓力差。其技術局限在于：
精度低：機械摩擦導致量程誤差達±2%;
響應慢：膜盒形變恢復時間超過0.5秒;
環境適應性差：振動環境下測量值波動超10%。
此類設備僅能滿足基礎工業需求，無法應對化工、電力等*域的嚴苛工況。
2. 力平衡式變送器(1960-1970)
20世紀50年代，上儀集團引入力平衡原理，通過反饋彈簧與壓力產生的力矩平衡實現測量。典型結構為單杠桿式力平衡機構，其技術突破包括：
靈敏度提升：采用鈹青銅膜片，量程比擴展至10:1;
穩定性改進：通過溫度補償片降低熱膨脹誤差;
但反饋力小、結構復雜的問題仍導致可靠性不足，故障率高達15%/年。
二、固態化革命：硅基傳感器的崛起
1. 擴散硅壓阻式變送器(1970-1990)
1970年代，硅擴散技術推動壓力傳感器進入固態化時代。上儀集團通過以下創新實現技術跨越：
硅杯結構：在(001)晶面擴散應變電阻，形成厚度僅50μm的彈性膜片;
惠斯通電橋集成：將4個壓阻元件組成全橋電路，溫度系數降低至0.01%/℃;
批量制造：采用V形槽腐蝕工藝，單晶圓可產出2000個傳感器芯片。
此類變送器體積縮小80%，響應時間縮短至10ms，但非線性誤差仍達±0.5%FS。
2. 電容式變送器(1980-2000)
1980年代，電容式原理成為高精度測量主流。上儀集團開發的電容式變送器核心創新包括：
雙電容極板設計：固定極板與受壓膜片形成差動電容，靈敏度提升3倍;
真空充油隔離：采用氟油填充膜片與傳感器間隙，消除介質腐蝕風險;
數字補償技術：通過EPROM存儲溫度-壓力補償曲線，精度達±0.1%FS。
此類設備成功應用于石油管道壓力監測，但抗振動性能仍需改進。
三、智能化浪潮：從信號處理到邊緣計算
1. HART協議變送器(2000-2010)
21世紀初，現場總線技術推動變送器進入數字化時代。上儀集團研發的HART協議變送器實現以下突破：
雙線制供電：在4-20mA電流環上疊加FSK數字信號，傳輸速率達1200bps;
自診斷功能：通過內置微處理器監測傳感器偏移、電路故障等12類異常;
遠程校準：支持通過手持終端修改量程、阻尼時間等參數。
此類設備使維護效率提升40%，但HART協議的半雙工特性限制了數據吞吐量。
2. 智能壓力變送器(2010-至今)
當前，上儀集團智能變送器融合物聯網與邊緣計算技術，核心創新包括：
多傳感器融合：集成溫度、振動傳感器，實現壓力-溫度交叉補償;
AI算法嵌入：采用LSTM神經網絡預測傳感器壽命，誤差率低于5%;
無線通信：支持WirelessHART協議，傳輸距離達300m，功耗僅0.5W;
邊緣計算：在變送器內部實現數據預處理，減少上位機負載。
此類設備已具備初步自主決策能力，例如在壓力超限時自動觸發報警并調整控制閥開度。
四、技術演進邏輯與未來趨勢
1. 材料科學驅動
從金屬膜片到單晶硅，再到陶瓷基復合材料，敏感元件的耐溫性(-40℃~200℃)、耐壓性(突破100MPa)持續提升。上儀集團**研發的碳化硅壓力傳感器，已能在1200℃高溫下穩定工作。
2. 微電子集成化
ASIC芯片將信號調理、A/D轉換、通信協議等功能集成于單顆芯片，使變送器體積縮小至拇指大小。上儀集團第三代智能變送器采用0.18μm工藝，功耗較上一代降低60%。
3. 通信協議標準化
從4-20mA模擬信號到HART、Profibus PA，再到5G/NB-IoT無線通信，數據傳輸速率提升1000倍。上儀集團正在研發基于TSN(時間敏感網絡)的確定性通信變送器，時延可控在10μs以內。
4. 自主決策能力
未來變送器將向“感知-分析-執行”一體化發展。上儀集團實驗室產品已能通過強化學習算法，根據壓力波動模式自動優化PID控制參數，響應速度較傳統方案提升5倍。
上儀壓力變送器的技術演進史，本質是材料科學、微電子技術與通信技術的融合史。從機械位移到硅基傳感，從模擬信號到邊緣計算，每一次技術躍遷都解決了特定時代的工業痛點。當前，隨著工業4.0對設備自主性的要求提升，壓力變送器正從“測量工具”進化為“智能節點”，而上儀集團的技術路線圖顯示，其下一代產品將實現“零干預”自愈控制，這或許將重新定義工業壓力測量的技術邊界。
