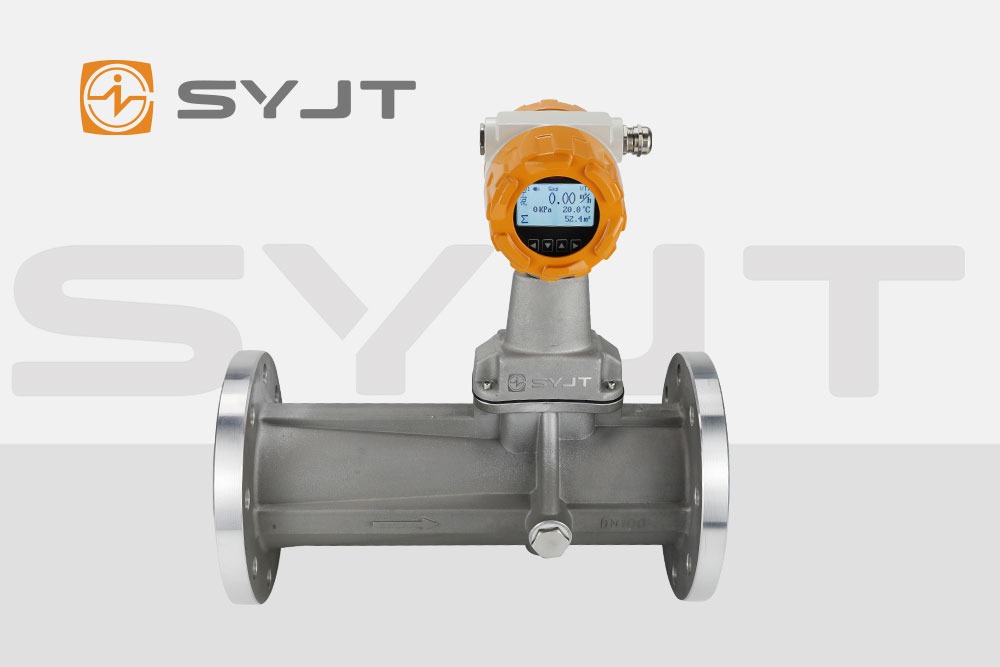

在工業流量測量*域，上儀智能旋進漩渦流量計憑借其高精度、寬量程和穩定可靠等特性，成為眾多工業場景中的關鍵設備。而在其通信協議的選擇上，4-20mA模擬信號和數字總線協議是兩種常見的方案，它們各有特點，適用于不同的應用場景。
4-20mA通信協議：經典可靠，抗干擾能力強
技術原理
4-20mA通信協議是一種基于電流變化的模擬信號傳輸方式。在工業現場，它通過調節電流的大小來表示不同的測量值，其中4mA通常代表測量范圍的下限，20mA代表上限。這種設計使得電流信號不受長距離傳輸中的電壓降影響，在復雜的工業環境中具有較高的可靠性和抗干擾能力。即使存在磁場輻射干擾、傳導干擾等，由于耦合的噪聲信號較為微弱，通常為nA級別，也不會對4-20mA信號產生顯著影響。
優勢特點
抗干擾能力出色：在遠距離、復雜的工業現場，4-20mA信號能夠有效抵御各種干擾源的影響，保*信號傳輸?shù)姆€(wěn)定性。
兼容性強：作為工業標準，4-20mA信號廣泛應用于各類傳感器和執行器之間，具有很好的通用性和兼容性，方便與現有的工業控制系統集成。
簡單直觀：其信號與測量值之間存在明確的線性關系，便于理解和使用，技術人員可以快速掌握其工作原理和應用方法。
局限性
數據傳輸能力有限：4-20mA信號只能傳輸單一的模擬量信息，無法同時傳輸多種參數，如溫度、壓力、流量等，限制了其在復雜系統中的應用。
缺乏數字通信功能：無法實現遠程配置、診斷和校準等高級功能，需要現場操作人員進行手動調整和維護，增加了運維成本和時間。
數字總線通信協議：高效智能，功能豐富
技術原理
數字總線通信協議是一種基于數字信號的通信方式，它通過特定的編碼規則將數據轉換為數字信號進行傳輸。以上儀智能旋進漩渦流量計常用的MODBUS RTU協議為例，它采用主從查詢模式進行數據通訊，主站(如上位機)向從站(流量計)發送查詢命令，從站根據命令返回相應的數據。數據格式包括起始位、數據位、停止位等，波特率可選多種，能夠滿足不同傳輸速率的需求。
優勢特點
數據傳輸能力強：可以同時傳輸多種參數，如流量、溫度、壓力等，實現全面的流量監測解決方案。而且數字信號具有更高的精度和分辨率，能夠提供更準確的測量數據。
具備數字通信功能：支持遠程配置、診斷和校準等高級功能，操作人員可以通過上位機軟件對流量計進行遠程監控和管理，無需現場操作，大大提高了運維效率。
易于擴展和集成：數字總線協議具有良好的開放性和兼容性，可以方便地與其他工業設備和系統進行集成，實現數據的共享和交互，構建更加智能化的工業控制系統。
局限性
抗干擾能力相對較弱：與4-20mA信號相比，數字總線信號在長距離傳輸和復雜電磁環境中更容易受到干擾，需要采取額外的抗干擾措施，如使用屏蔽電纜、增加信號中繼器等。
技術復雜度較高：數字總線通信協議涉及到更多的技術細節和編程知識，對技術人員的專業水平要求較高，需要具備一定的網絡通信和編程能力才能進行系統的開發和維護。
對比總結
4-20mA通信協議和數字總線通信協議各有優劣，適用于不同的應用場景。在簡單的工業現場，對數據傳輸要求不高，且注重抗干擾能力和兼容性的情況下，4-20mA通信協議是一個不錯的選擇;而在復雜的工業系統中，需要同時傳輸多種參數、實現遠程監控和管理，并且對數據精度和分辨率要求較高的情況下，數字總線通信協議則更具優勢。上儀智能旋進漩渦流量計提供了這兩種通信協議的選擇，用戶可以根據實際需求進行靈活配置，以滿足不同工業場景的需求。
