在工業測溫*域，熱電阻與熱電偶作為核心元件，常因外觀相似導致誤用。如何快速區分二者?核心特征在于接線方式：熱電偶采用2根線且需區分正負極，熱電阻使用3根線且無極性要求。這一差異源于二者截然不同的測溫原理與電路設計。
接線方式為何不同?

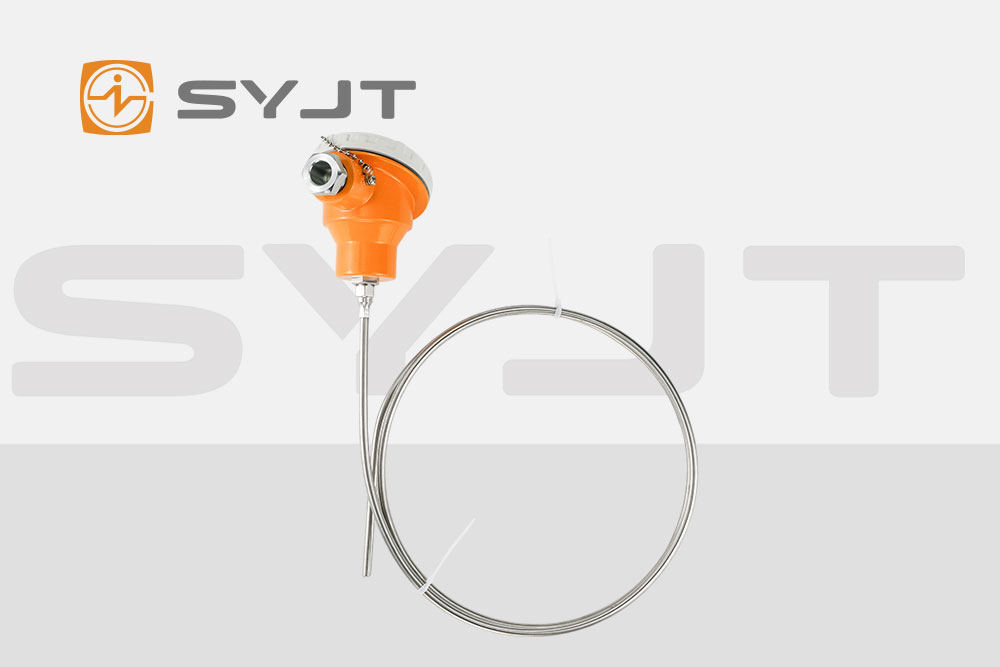

熱電偶：2根線需區分正負極
熱電偶基于塞貝克效應工作，由兩種不同金屬(如鉑銠合金、鎳鉻-鎳硅)焊接成閉合回路。當測量端(熱端)與參考端(冷端)存在溫差時，回路中產生與溫度成正比的電動勢。這一特性要求：
2根線設計：分別連接熱端與冷端，形成完整回路;
正負極區分：不同金屬組合的極性固定(如K型熱電偶正極為鎳鉻，負極為鎳硅)，接線錯誤會導致電動勢反向，測量值失真;
補償導線需求：為減少冷端溫度波動影響，需使用與熱電偶材質匹配的補償導線延長冷端至恒溫環境。
熱電阻：3根線無極性要求
熱電阻通過電阻值隨溫度變化的特性測溫，常用材料為鉑(Pt100、Pt1000)、銅(Cu50)等純金屬。其電路設計需解決引線電阻干擾問題：
3根線設計：采用三線制接法，一根線連接電源端，另兩根分別連接熱電阻兩端并接入電橋電路。通過電橋平衡原理，可消除引線電阻(RL1=RL2=RL3)對測量結果的影響;
無極性要求：電阻值僅與溫度相關，與電流方向無關，因此接線無需區分正負極;
四線制優化：高精度場景下采用四線制，兩根線提供恒定電流，另兩根線測量電壓降，徹底消除引線電阻影響。
測溫原理如何決定接線方式?
熱電偶：電動勢驅動的測溫機制
熱電偶的測溫本質是能量轉換：溫度差轉化為電動勢，再通過電壓測量反推溫度。其核心公式為：
E(T,T0)=∫T0T[SA(t)?SB(t)]dt其中，SA、SB為兩種金屬的塞貝克系數，T為熱端溫度，T0為冷端溫度。這一公式表明：
電動勢僅與材料組合及溫差相關，與回路形狀、尺寸無關;
必須形成閉合回路才能產生電流，因此需2根線連接熱端與冷端;
極性固定由材料組合決定，反向接線會導致電動勢符號錯誤，測量溫度值失真。
熱電阻：電阻值映射的溫度測量
熱電阻的測溫本質是電阻-溫度映射：通過標定曲線(如鉑電阻的 Rt=R0(1+αt))將電阻值轉換為溫度值。其核心挑戰在于：
引線電阻(RL)會疊加到熱電阻值(Rt)上，導致測量誤差;
三線制通過電橋平衡原理消除RL影響：當電橋平衡時，R3Rt=R2R1，若 R1=R2=RL，則 Rt測量值不受RL干擾;
無極性要求源于電阻值的對稱性：無論電流方向如何，電阻值僅取決于溫度，因此接線無需區分正負極。
性能差異如何影響應用選擇?
熱電偶：寬范圍、快響應的測溫利器
測量范圍廣：K型熱電偶可測-200℃至1250℃，S型可達1600℃，適用于高溫場景(如冶金、陶瓷燒制);
響應速度快：熱端尺寸小(通常為直徑0.5mm的焊點)，熱容量低，溫度變化可快速傳遞至電動勢輸出;
穩定性挑戰：長期高溫使用可能導致金屬氧化或晶粒長大，需定期校準以維持精度。
熱電阻：高精度、強穩定的測溫標桿
測量精度高：鉑熱電阻(如Pt100)在0℃時阻值為100Ω，溫度系數為0.00385Ω/℃，分辨率可達0.1℃;
穩定性強：純金屬材料化學性質穩定，長期使用不易老化，適用于實驗室、醫藥等高精度場景;
響應速度限制：感溫元件尺寸較大(如鎧裝熱電阻直徑2-8mm)，熱慣性較高，響應時間通常為3-5秒。
總結：3秒?yún)^(qū)分法則的底層邏輯
接線方式：熱電偶的2根線需區分正負極以匹配電動勢方向，熱電阻的3根線通過電橋平衡消除引線干擾且無極性要求;
測溫原理：熱電偶依賴電動勢與溫度的線性關系，熱電阻基于電阻值與溫度的標定曲線;
應用場景：熱電偶適用于高溫、快速測溫場景，熱電阻適用于中低溫、高精度測溫場景。
掌握這一區分法則，可避免因元件誤用導致的測量誤差，為工業測溫提供可靠保障。
