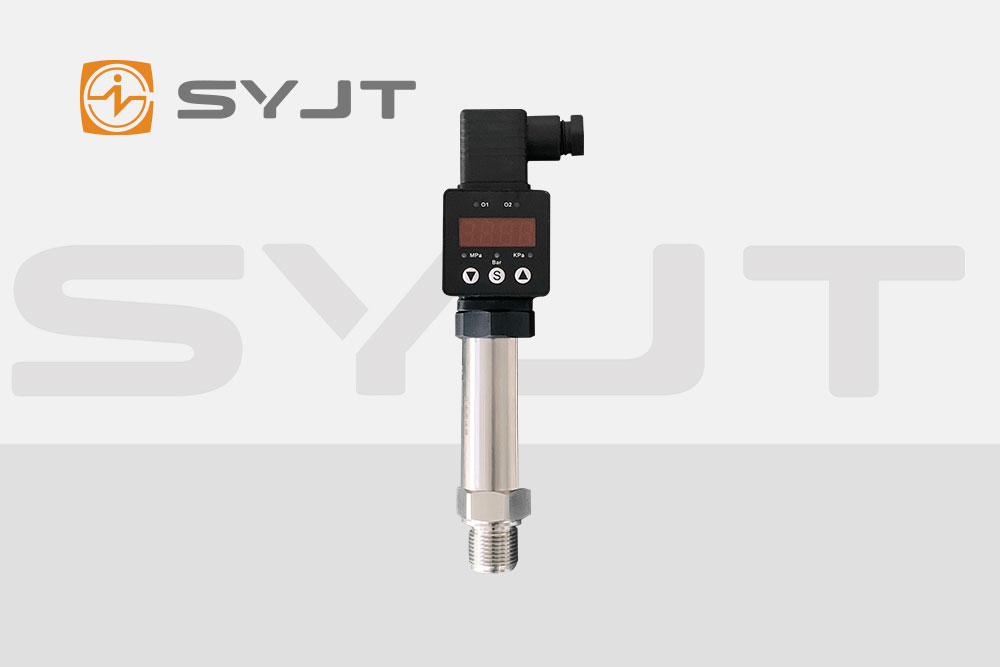

壓力變送器作為工業測量的核心設備，其核心功能是將壓力這一物理量轉化為可測量的電信號。在眾多技術路線中，基于惠斯通電橋的壓阻式壓力變送器憑借高精度、快速響應和低成本優勢，成為工業場景的主流選擇。其核心原理是通過壓阻效應將壓力變化轉化為電阻變化，再利用惠斯通電橋將電阻變化轉換為電壓信號，*終實現壓力的數字化測量。
惠斯通電橋如何感知壓力變化?
惠斯通電橋的“感知”能力源于其獨特的橋臂結構。典型的四臂電橋由四個電阻組成，其中至少一個電阻為壓敏電阻(如硅壓阻芯片)。當壓力作用于傳感器時，壓敏電阻的幾何形變會改變其內部載流子的遷移率，導致電阻值發生變化。例如，硅材料的壓阻系數可達130×10?11 Pa?1，微小的壓力變化即可引發顯著的電阻波動。
技術對比：
單臂式電橋：僅一個橋臂為壓敏電阻，結構簡單但靈敏度較低，適用于低精度場景。
全橋式電橋：四個橋臂均為壓敏電阻，且相鄰橋臂電阻變化方向相反。這種配置使輸出電壓與電阻變化呈線性關系，靈敏度是單臂式的4倍，抗共模干擾能力更強，成為高精度測量的**。
電阻變化如何轉化為電壓信號?
惠斯通電橋通過“平衡-失衡”機制實現能量轉換。在平衡狀態下，四個橋臂電阻滿足R?/R? = R?/R?，橋路輸出電壓為零。當壓力導致壓敏電阻變化時，平衡被打破，橋路兩端產生毫伏級電壓差(ΔV)。其數學關系為：
ΔV=VEX?RΔR?41(全橋式)其中，VEX為激勵電壓，ΔR/R為電阻相對變化率。全橋式電橋的輸出電壓是單臂式的4倍，且溫度漂移相互抵消，穩定性顯著提升。
技術對比：
半橋式電橋：兩個橋臂為壓敏電阻，靈敏度為全橋式的一半，但成本更低，適用于中等精度需求。
溫度補償設計：通過在橋路中集成熱敏電阻或采用激光修調技術，可修正硅材料熱膨脹系數(2.6×10??/℃)引起的零點漂移，確保-40℃至125℃寬溫域內的測量精度。
電壓信號如何實現標準化輸出?
原始電壓信號需經過放大、濾波和線性化處理才能轉換為工業標準信號(如4-20mA或0-5V)。關鍵技術包括：
儀表放大器：采用三運放結構實現1000倍以上增益，同時抑制共模噪聲(如50Hz工頻干擾)。
數字校準：通過內置微控制器(MCU)對傳感器非線性誤差(典型值±0.5% FS)進行分段補償，提升全量程精度。
通信協議支持：集成HART、Modbus等數字接口，實現遠程調零、量程設定和故障診斷。
技術對比：
模擬輸出變送器：結構簡單、成本低，但易受線路電阻影響，適合短距離傳輸。
智能數字變送器：支持自診斷和總線通信，但功耗較高(典型值≤3W)，需權衡應用場景需求。
惠斯通電橋的核心優勢是什么?
相較于電容式、振弦式等技術，惠斯通電橋在工業場景中展現出獨特價值：
高精度：全橋式電橋配合激光修調電阻網絡，可實現0.1% FS的測量精度，滿足過程控制需求。
快速響應：硅壓阻芯片的機械慣性極小，響應時間可達毫秒級，適用于動態壓力監測(如發動機進氣歧管壓力測量)。
成本效益：硅基壓阻傳感器量產成本低，且無需復雜機械結構，維護成本僅為電容式變送器的60%。
技術對比：
電容式變送器：耐腐蝕性強，但需振蕩電路轉換信號，抗干擾能力較弱。
振弦式變送器：長期穩定性優異，但頻率測量電路復雜，成本是壓阻式的3倍以上。
結語：惠斯通電橋的工業進化方向
隨著工業4.0推進，惠斯通電橋技術正向智能化、集成化演進。例如，通過MEMS工藝將電橋與信號調理電路集成于單芯片，可進一步縮小體積(典型封裝尺寸≤10mm3);結合AI算法實現傳感器健康管理，預測剩余使用壽命(RUL)。這些創新將持續鞏固惠斯通電橋在壓力測量*域的核心地位，為智能制造提供精準感知基礎。
