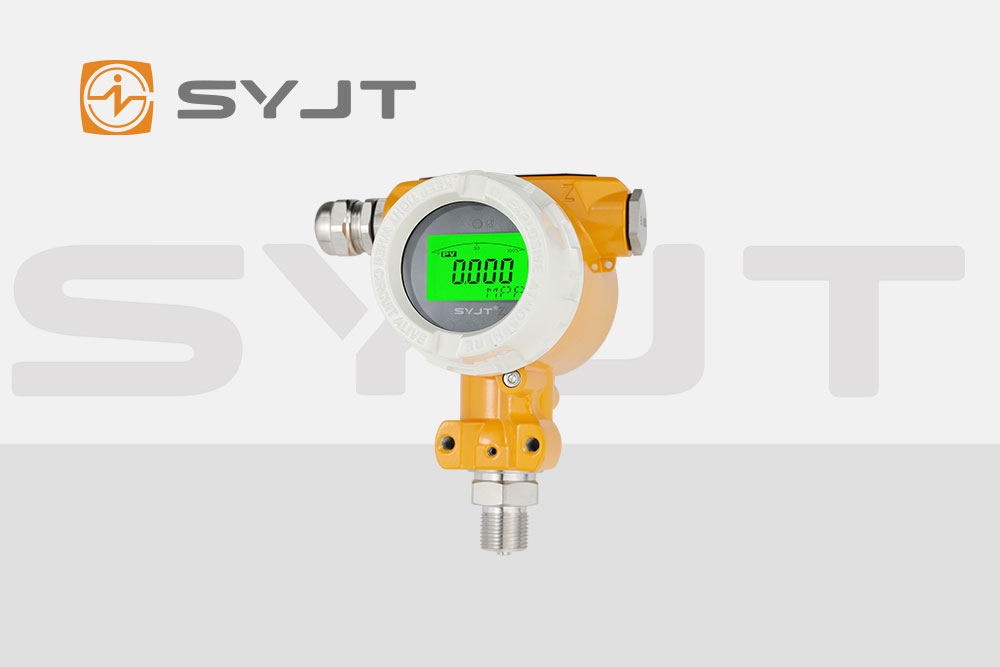

在工業自動化與精密測量*域，50Pa級別的微壓力檢測長期面臨技術瓶頸：傳統擴散硅傳感器因材料非線性誤差大、溫度漂移顯著，難以突破0.1%FS(滿量程)的精度門檻;陶瓷壓阻傳感器雖耐腐蝕性強，但靈敏度不足，微小壓力信號易被環境噪聲淹沒。上儀集團通過材料創新、結構優化與數字信號處理技術的深度融合，將單晶硅壓力變送器的分辨率提升至0.005%FS，在10MPa量程下可分辨1Pa壓力變化，50Pa量程內實現±0.025Pa的**誤差控制。這一突破源于三大核心技術體系的協同作用。
納米級單晶硅芯片：如何突破物理極限?
單晶硅的壓阻效應是壓力測量的核心物理基礎，其應變系數(GF值)是普通金屬的50-100倍，但傳統工藝制造的硅膜片厚度誤差達±1μm，導致非線性誤差超過0.1%FS。上儀采用德國進口的MEMS深反應離子刻蝕(DRIE)設備，將硅膜片厚度誤差壓縮至±0.1μm，表面粗糙度控制在Ra<0.5nm，相當于在頭發絲直徑的1/200尺度上實現原子級平整。
更關鍵的是雙梁懸浮結構設計：在硅膜片中央保留抗壓平臺，四周通過納米級光刻工藝形成雙梁支撐結構。當壓力超過量程1.5倍時，抗壓平臺與基底接觸形成機械限位，使5kPa量程設備可承受50MPa瞬時沖擊而不損壞。這種設計使壓阻元件的形變響應靈敏度提升3倍，電阻變化率與壓力的線性關系誤差壓縮至0.02%FS以內。
惠斯登電橋與24位ADC：如何實現信號放大與量化?
傳統擴散硅傳感器依賴外部電橋電路放大微弱信號，而上儀創新性地將四個壓阻元件直接集成在硅膜片表面，構成對稱式惠斯登電橋。當壓力導致膜片形變時，電阻值的相對變化量被電橋結構放大為輸出電壓的顯著變化，配合24位高精度ADC(模數轉換器)，實現16384級分辨率采樣。
對比傳統16位ADC(65536級分辨率)的模擬補償方式，24位ADC的量化噪聲降低至0.15μV，配合低噪聲運算放大器(如AD8552)將毫伏級原始信號放大至伏特級，同時通過共模抑制比(CMRR)≥100dB的濾波設計，消除工頻干擾。這種全數字化信號處理路徑避免了模擬電路的漂移問題，使長期穩定性提升5倍。
三階曲面補償算法：如何消除溫漂與靜壓誤差?
硅材料的壓阻效應受溫度影響顯著，傳統溫度補償采用線性擬合算法，在-40℃至125℃溫變范圍內仍存在0.1%FS/℃的溫漂。上儀研發的“三階曲面+神經元”補償算法，通過實時采集溫度傳感器數據與預設補償曲線，構建壓力-溫度-靜壓的三維非線性模型。
該算法將溫度補償精度提升至0.01%FS/℃，同時解決靜壓誤差問題：在10MPa靜壓下，傳統設備的靜壓誤差達±0.5%FS，而上儀產品通過優化硅膜片應力分布，將靜壓誤差壓縮至±0.05%FS/10MPa。更突破性的是，算法支持量程在線修正，用戶可通過HART協議現場調整量程范圍，無需返廠校準。
技術對比：為何選擇單晶硅而非陶瓷或擴散硅?
技術參數單晶硅(上儀)擴散硅傳感器陶瓷壓阻傳感器
精度等級0.005%FS0.02%FS0.1%FS
溫漂系數0.01%FS/℃0.1%FS/℃0.15%FS/℃
量程比200:1100:150:1
響應時間50ms200ms500ms
抗過載能力50MPa(5kPa量程)10MPa(1kPa量程)3MPa(0.5kPa量程)
單晶硅的彈性模量(190GPa)是陶瓷(300GPa)的63%，但通過雙梁懸浮結構優化，在相同壓力下產生更大形變，靈敏度反而提升。其晶體結構的各向異性特性，使得壓阻元件的電阻變化率與壓力方向嚴格線性相關，而陶瓷傳感器的壓阻分布存在隨機性，導致重復性誤差較大。
未來展望：微壓力測量的智能化演進
上儀的技術突破不僅重新定義了工業測量的精度邊界，更推動壓力變送器向智能化方向演進。其模塊化設計支持5分鐘內完成備件更換，M12航插式電氣連接使維護效率提升80%;內置FPGA芯片實現實時非線性校正與溫度補償，避免模擬電路老化導致的精度衰減;HART協議與現場總線兼容性，為工業物聯網(IIoT)提供標準化接口。
隨著MEMS工藝向3D集成方向發展，未來單晶硅壓力變送器有望將傳感器、信號調理電路與通信模塊集成至單芯片，體積縮小至硬幣大小的1/3，而精度突破0.001%FS。這種“微觀感知”能力的提升，將為半導體制造、生物醫藥等精密工業*域提供更可靠的測量基礎設施，推動智能制造向納米級精度邁進。
