在工業自動化*域，壓力測量是保障設備安全運行、優化工藝流程的核心環節。上儀精巧型壓力變送器憑借其微型化設計、高精度感知與智能化輸出，成為工業設備中不可或缺的“隱形壓力管家”。它以毫米級尺寸嵌入復雜系統，實時監測壓力波動，為生產流程提供精準數據支撐。
一、如何實現“小體積大能量”?——結構設計與技術突破

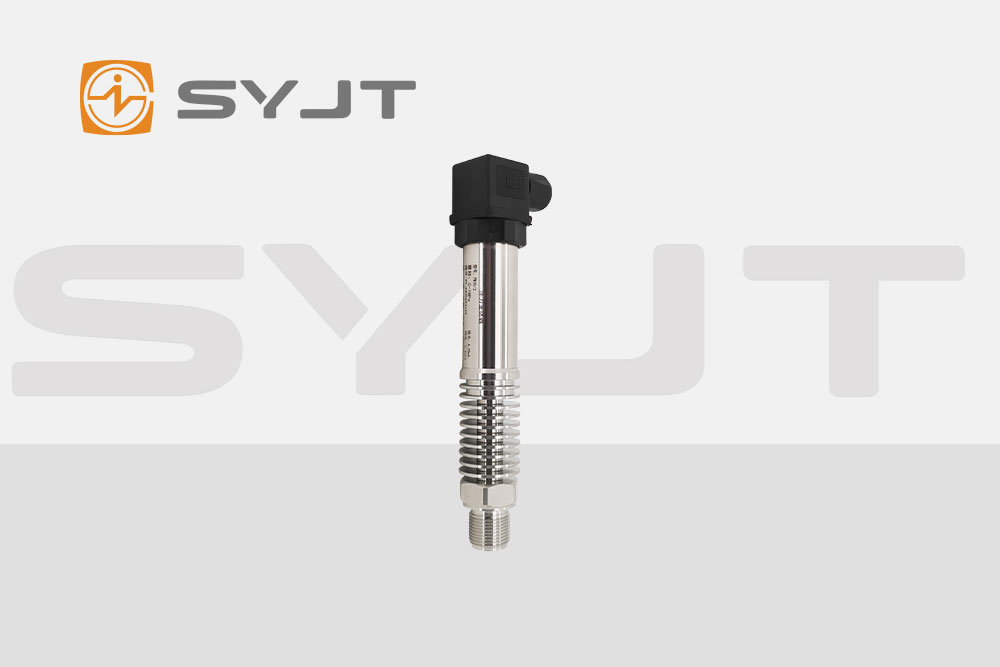

上儀精巧型壓力變送器采用一體化不銹鋼棒形外殼，直徑*小僅27mm，重量不足200克，卻集成了傳感器、信號處理電路與溫度補償模塊。其核心突破在于：
陶瓷壓阻傳感器：通過激光調阻工藝實現零點與靈敏度補償，在-40℃至85℃寬溫域內保持±0.1%FS的精度，抗沖擊能力達2倍量程過載。
隔離式擴散硅結構：被測介質壓力直接作用于陶瓷膜片，產生與壓力成正比的微位移，電子線路將位移量轉換為4-20mA標準信號，響應時間≤10ms。
全密封封裝：IP67防護等級抵御粉塵、水汽侵蝕，適用于化工、制藥等腐蝕性環境，使用壽命超10年。
對比傳統變送器：普通壓力變送器體積大、安裝需預留空間，而上儀精巧型變送器可直接嵌入管道、閥門或密集儀表柜，節省30%以上安裝空間。
二、為何能“精準感知毫厘”?——信號處理與抗干擾技術
工業現場存在電磁干擾、機械振動等復雜因素，上儀通過三項技術保障測量穩定性：
數字濾波算法：實時消除高頻噪聲，在50Hz工頻干擾下仍保持信號純凈度。
反向極性保護：輸入電壓接反時自動切斷電路，避免元件損壞。
三線制輸出優化：4-20mA信號傳輸距離可達1000米，抗干擾能力比傳統兩線制提升50%。
精度對比：普通變送器精度多為±0.5%FS，而上儀精巧型變送器可達±0.1%FS，在航空航天、半導體制造等高精度場景中表現優異。
三、如何“適配千行百業”?——量程與介質兼容性設計
上儀精巧型變送器提供0-100kPa至0-70MPa的寬量程選擇，覆蓋微正壓到高壓場景。其介質兼容性設計包含：
材質選項：316L不銹鋼膜片適用于水、油、氣體;哈氏合金膜片可測量強腐蝕性介質。
過程連接：提供M20×1.5標準螺紋、齊平膜片、卡箍式等多種接口，適配不同管道規格。
負壓測量：通過真空腔體設計實現-0.1MPa至0MPa的負壓監測，滿足真空設備需求。
應用場景對比：
石油化工：測量反應釜壓力，耐高溫(200℃)與腐蝕性介質。
食品飲料：304不銹鋼材質符合衛生標準，避免污染風險。
液壓系統：高頻響特性(響應時間≤5ms)實時反饋壓力變化，保障設備安全。
四、怎樣“智能互聯”?——數字化輸出與擴展功能
上儀精巧型變送器支持多協議通信與智能顯示：
輸出信號：4-20mA(二線制)、0-10V(三線制)、RS485(Modbus RTU)，兼容PLC、DCS等控制系統。
可選顯示模塊：內置OLED數顯表頭，實時顯示壓力值與單位，支持中文菜單設置報警閾值。
遠程監控：通過485通信接口接入物聯網平臺，實現壓力數據云端存儲與分析。
功能擴展性：用戶可根據需求選配本安型(Ex ia IIC T6)防爆認*、散熱器(介質溫度<200℃)或轉換接頭，靈活應對易燃易爆、高溫等特殊工況。
五、選型時需權衡哪些參數?——關鍵指標對比
選擇上儀精巧型變送器時，需重點關注以下參數：
參數選項適用場景
精度等級±0.1%FS / ±0.25%FS / ±0.5%FS半導體制造選±0.1%，一般工業選±0.25%
量程范圍0-100kPa至0-70MPa微壓測量選0-100kPa，高壓選0-70MPa
輸出信號4-20mA / 0-10V / RS485長距離傳輸選4-20mA，數字化系統選RS485
過程連接M20×1.5 / 齊平膜片 / 卡箍式管道安裝選M20×1.5，粘稠介質選齊平膜片
防護等級IP65 / IP67戶外使用選IP67，室內選IP65
性價比權衡：若需高精度與智能化功能，可選配OLED顯示與RS485通信的型號;若僅需基礎壓力監測，標準4-20mA輸出型號更具成本優勢。
結語：小體積里的工業革命
上儀精巧型壓力變送器以“隱形”姿態融入工業設備，用毫米級尺寸承載毫米級精度，用智能化功能簡化復雜流程。它不僅是壓力測量的工具，更是工業4.0時代設備互聯、數據驅動的基石。從石油管道到半導體生產線，從液壓系統到真空設備，這一“壓力管家”正以技術創新重新定義工業測量的邊界。
