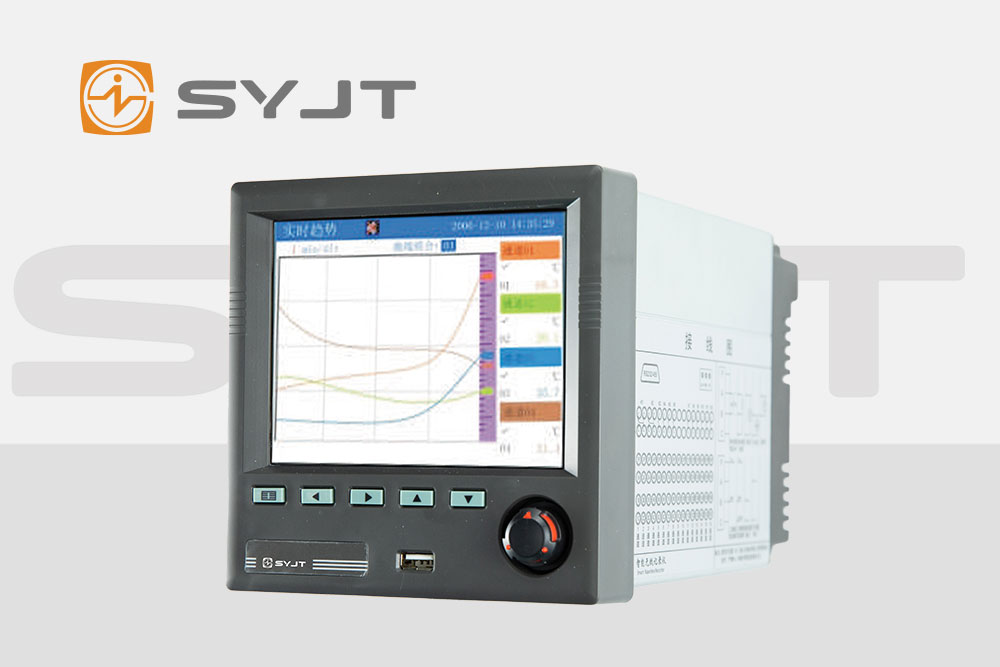

在爆炸性氣體與粉塵肆虐、高壓水槍沖擊與極端溫濕度交替的工業現場，上儀無紙記錄儀如何憑借防爆認*與IP65防護等級實現“生存”? 答案藏在其雙重防護體系的設計邏輯中——防爆認*隔絕內部電火花引燃風險，IP65防護等級構筑物理屏障，二者共同構成應對極端環境的“生存法則”。
一、防爆認*：如何阻斷電火花引爆鏈?
1. 防爆標準的核心邏輯
上儀無紙記錄儀采用的Ex d隔爆型設計，通過將電路密封在堅固金屬外殼內，使內部可能產生的電火花能量被限制在安全閾值內。當外殼內部發生爆炸時，隔爆接合面的間隙(≤0.15mm)和結構強度(抗沖擊壓力≥1.5MPa)可確保火焰無法穿透外殼引燃外部環境中的可燃?xì)怏w(如甲烷、氫氣)。
2. 防爆認*與IP防護的協同效應
防爆認*解決的是“內部風險”，而IP65防護等級解決的是“外部威脅”。例如，在煤礦井下，高濃度瓦斯與煤塵共存，若設備外殼存在縫隙，外部粉塵可能侵入導致電路短路，同時內部電火花可能引燃滲入的瓦斯。上儀無紙記錄儀通過IP65的完全防塵(6級)與防爆認*的雙重機制，徹底切斷“粉塵侵入→短路→電火花→爆炸”的連鎖反應。
二、IP65防護：如何構建物理生存屏障?
1. 防塵：6級防護的微觀戰場
IP65的防塵6級標準要求設備在直徑≥1μm的粉塵環境中持續運行后，內部無可見灰塵沉積。上儀無紙記錄儀通過三重設計實現這一目標：
接縫密封：外殼接縫處采用硅膠密封條，間隙控制在0.1mm以內，遠低于粉塵侵入臨界值;
材料抗腐蝕：外殼采用304不銹鋼或工程塑料，表面經陽極氧化處理，防止煤塵中的硫化合物腐蝕;
過濾結構：散熱孔設計為迷宮式結構，粉塵在通過時被多次折射阻擋，同時保*空氣流通。
2. 防水：5級防護的動態防御
IP65的防水5級標準要求設備能承受來自各個方向的低壓水柱噴射(3m/s水壓，持續10分鐘)。上儀無紙記錄儀的防水設計包含：
雙重密封：電纜引入裝置采用橡膠密封圈+金屬壓緊螺母結構，確保線纜接口無滲漏;
排水通道：外殼底部設計傾斜排水槽，避免積水導致電路板受潮;
壓力平衡：內置透氣閥平衡內外氣壓，防止高壓水柱沖擊時外殼變形。
三、技術對比：IP65與其他防護等級的生存差異
1. IP65 vs IP54：防水能力的質變
防護等級防塵能力防水能力典型失效場景
IP545級(部分防塵)4級(防濺水)井下噴淋降塵導致內部短路
IP656級(完全防塵)5級(防低壓水柱噴射)高壓水槍清洗時外殼滲水
IP54設備在煤礦洗選車間可能因水霧滲透導致觸摸屏失靈，而IP65設備可承受直接沖洗。
2. IP65 vs IP67：應用場景的分野
防護等級防水能力適用場景成本差異
IP65防低壓水柱噴射井下、化工車間、戶外設備柜較低
IP67防短暫浸泡(1m水深，30分鐘)潛水泵控制箱、船舶艙室增加密封圈與排水閥，成本提升30%
上儀無紙記錄儀選擇IP65而非IP67，是平衡防護需求與經濟性的結果——多數工業場景無需長期浸泡防護，而IP65已能應對90%的極端環境。
四、設計邏輯：為何雙重防護是極端環境的剛需?
1. 風險疊加效應
在煉油廠催化裂化裝置區，環境同時存在：
爆炸風險：氫氣濃度達4%(LEL下限的10%);
粉塵風險：催化劑顆粒直徑≤5μm;
腐蝕風險：硫化氫濃度20ppm。
單一防護機制無法應對復合風險：僅防爆認*的設備可能因粉塵侵入導致電路故障，僅IP65防護的設備可能因內部電火花引燃滲入的氫氣。
2. 維護成本的經濟性
雙重防護體系可顯著降低全生命周期成本。以某鋼鐵廠高爐監控系統為例：
未采用IP65的設備：每3個月需停機清理粉塵，年維護成本5萬元;
采用IP65+防爆認*的設備：維護周期延長至18個月，年維護成本降至1.2萬元。
五、技術延伸：未來防護體系的進化方向
1. 材料科學突破
上儀下一代產品將采用納米疏水涂層，使外殼表面接觸角>150°，水滴滾落時帶走粉塵，進一步降低清潔需求。
2. 智能監測集成
通過內置溫濕度傳感器與壓力傳感器，設備可實時監測防護狀態，當檢測到密封圈老化導致氣壓異常時，自動觸發預警并調整數據存儲策略(如加密備份關鍵數據)。
3. 無線通信防護
針對IP65設備在無線傳輸時的電磁兼容問題，采用屏蔽天線與濾波電路，確保在高壓電機旁仍能穩定傳輸數據，避免因信號干擾導致的數據丟失。
結語
上儀無紙記錄儀的生存之道，本質是“風險預判+技術冗余”的設計哲學。防爆認*與IP65防護的疊加，不是簡單的功能疊加，而是通過物理隔離與能量限制的雙重機制，構建起對抗極端環境的“免疫系統”。在工業4.0時代，這種設計邏輯正從被動防護轉向主動適應，為智能工廠的極端環境監測提供更可靠的底層支撐。
