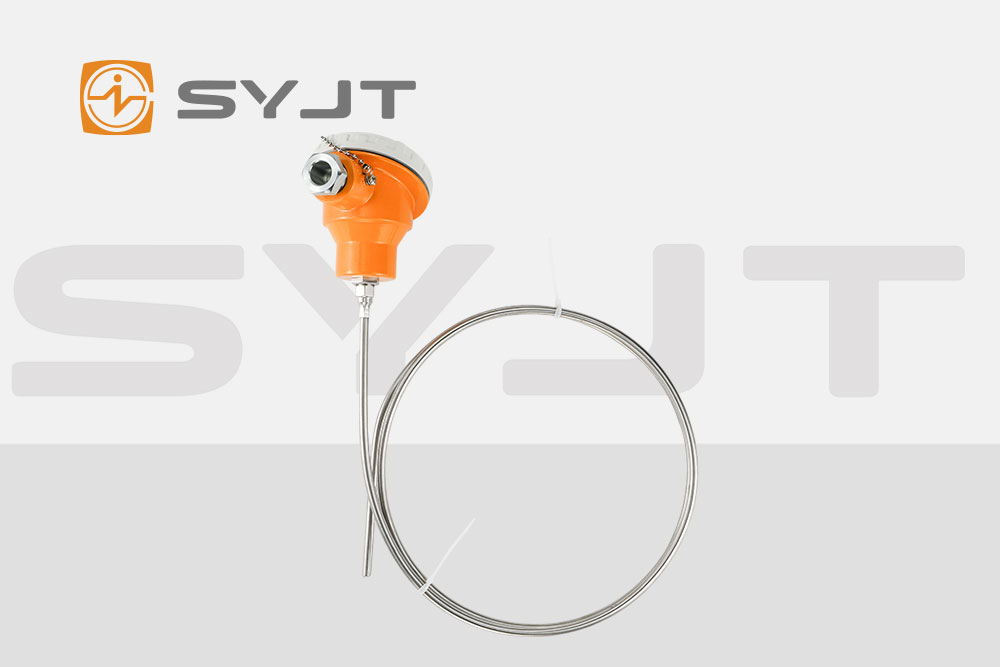

在造紙工業的堿法制漿工藝中，黑液作為制漿過程產生的核心副產物，其成分復雜且具有強腐蝕性。黑液中富含木質素、半纖維素及多種無機鹽類，在蒸發濃縮階段，若溫度控制不當，易導致結垢堵塞或蒸發效率下降。針對這一特殊工況，上海自動化儀表股份有限公司(上儀)研發的防腐熱電偶憑借其耐腐蝕特性與精準測溫能力，成為黑液溫度監測的關鍵技術支撐。本文將從技術原理、材料特性及行業適配性三個維度，解析防腐熱電偶在造紙黑液監測中的核心價值。
一、技術原理：熱電效應與溫度信號轉化
防腐熱電偶的測溫核心基于塞貝克效應，即兩種不同金屬導體(A與B)組成閉合回路時，若兩接點溫度存在差異(T?≠T?)，回路中會產生與溫度梯度成正比的熱電動勢(EMF)。這一物理現象為溫度測量提供了直接依據：
熱電勢生成機制
當熱電偶工作端(測量端)浸入黑液時，高溫環境使導體A與B的自由電子密度差異加劇，形成接觸電勢;同時，導體內部因溫度梯度產生溫差電勢?？偀犭妱觿轂閮烧叽鷶?shù)和，其大小僅取決于材料組合與兩接點溫度，與熱電偶形狀、長度無關。
冷端補償與信號校準
實際應用中，熱電偶冷端(參考端)溫度可能波動。上儀防腐熱電偶通過內置冷端補償模塊，利用熱敏電阻或集成電路實時監測冷端溫度，并依據分度表自動修正熱電動勢，確保輸出信號與黑液實際溫度嚴格對應。
非線性校正與精度保障
針對熱電勢-溫度關系的非線性特性，上儀采用高精度線性化電路，將熱電動勢轉換為標準電流信號(如4-20mA)，消除測量誤差，滿足造紙工藝對溫度控制±1℃的精度要求。
二、材料創新：耐腐蝕合金與結構優化
黑液的強腐蝕性(pH值9-13)與高溫環境(蒸發段溫度達120-160℃)對測溫元件提出嚴苛挑戰。上儀防腐熱電偶通過材料科學與結構設計的雙重突破，實現長期穩定運行：
高溫合金電極材料
采用鎳鉻-鎳硅合金(K型)或鎳鉻-銅鎳合金(E型)作為熱電極，其表面形成致密氧化膜(Cr?O?、SiO?)，有效阻隔黑液中的氯離子、硫離子等腐蝕介質。同時，合金中鉻元素含量超過10%，顯著提升抗高溫氧化能力。
陶瓷/金屬復合保護管
外層保護管選用氧化鋁陶瓷或哈氏合金(Hastelloy)，兼具耐化學腐蝕與機械強度。陶瓷管內壁涂覆聚四氟乙烯(PTFE)涂層，進一步降低黑液黏附風險，減少因結垢導致的測量偏差。
模塊化設計與快速更換
針對黑液蒸發器頻繁啟停的工況，上儀開發可拆卸式熱電偶模塊，電極與保護管通過螺紋連接，便于定期維護與更換，降低停機損失。
三、行業適配性：從工藝需求到系統集成
防腐熱電偶在造紙行業的應用，需深度匹配黑液處理的全流程特性：
蒸發工段動態響應
黑液蒸發過程中，溫度波動頻率高(每10-15分鐘調整一次加熱蒸汽壓力)。上儀熱電偶響應時間≤5秒，可實時反饋溫度變化，聯動蒸汽閥門控制，避免因溫度滯后導致的蒸發效率下降。
防堵設計應對高黏度介質
黑液濃度升高時黏度顯著增加(120℃下黏度可達500mPa·s)。熱電偶保護管前端采用錐形設計，減少介質滯留;同時，內置自清潔功能，通過周期性通入壓縮空氣吹掃管壁，防止結垢堵塞。
與DCS系統的無縫對接
上儀提供支持Modbus RTU/TCP協議的智能變送器，可將溫度信號直接接入造紙廠分布式控制系統(DCS)，實現黑液蒸發溫度的遠程監控與自動調節，提升工藝穩定性。
四、技術演進：從被動防護到主動智能
隨著造紙行業智能化升級，上儀防腐熱電偶正從單一測溫元件向“感知-診斷-決策”一體化方向發展：
自診斷功能
內置微處理器可實時監測熱電偶斷路、短路或材料劣化(如晶粒長大導致的熱電動勢衰減)，并通過HART協議向控制系統發送預警，提前安排維護。
邊緣計算與預測性維護
結合機器學習算法，分析歷史溫度數據與設備狀態參數，預測熱電偶剩余使用壽命，優化更換周期，降低非計劃停機風險。
多參數融合監測
未來版本將集成壓力、流量傳感器，形成黑液蒸發過程的綜合監測單元，為造紙企業提供更全面的工藝優化依據。
上儀防腐熱電偶通過熱電效應的精準轉化、耐腐蝕材料的創新應用以及行業需求的深度適配，構建了黑液溫度監測的技術閉環。其不僅解決了傳統測溫元件在強腐蝕、高黏度介質中的失效難題，更通過智能化升級推動了造紙工藝的數字化轉型。隨著材料科學與物聯網技術的持續突破，防腐熱電偶將成為造紙行業綠色制造與效率提升的核心傳感器之一。
