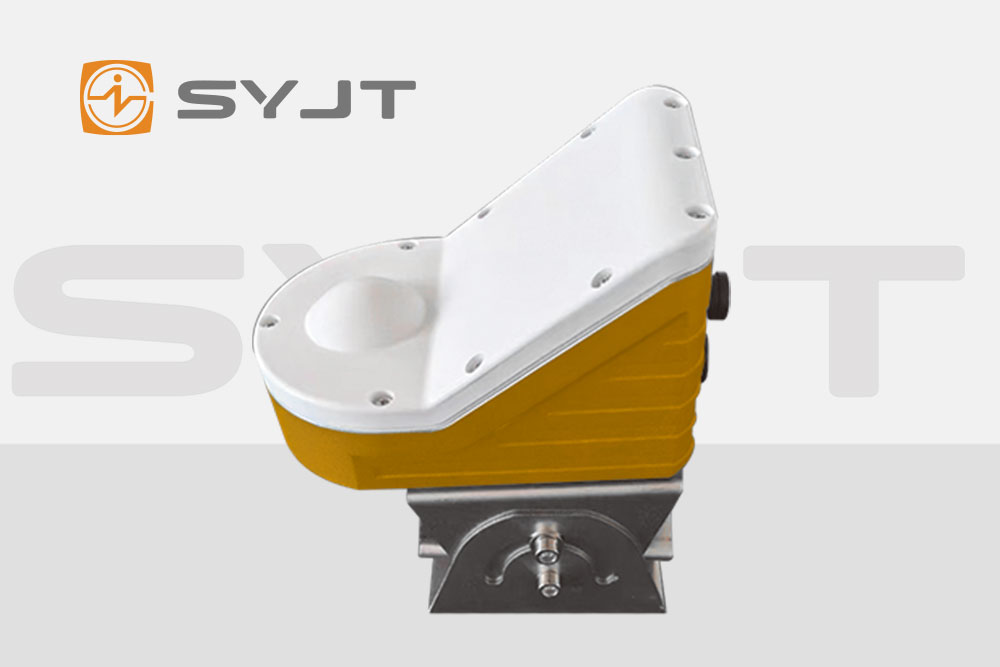

雷達流量計作為非接觸式流量測量技術的代表，憑借其抗干擾性強、適應復雜環境的特點，已成為水利、環保、市政等*域的關鍵監測設備。其中，速度面積法通過測量流體表面流速與斷面面積計算流量，是雷達流量計的核心技術之一。本文將從數學模型構建與工程實現兩個維度，解析上儀雷達流量計如何通過多普勒效應與流體力學原理實現高精度流量測量。
一、速度面積法的數學模型構建
速度面積法的核心公式為 Q=Vm×A，其中 Q 為流量，Vm 為斷面平均流速，A 為過流斷面面積。上儀雷達流量計通過多普勒效應與幾何參數轉換，將這一公式轉化為可工程實現的算法模型。
1. 多普勒頻移與表面流速計算
雷達流量計向流體表面發射高頻電磁波，當電磁波遇到運動的水面顆粒時發生反射，反射波頻率與發射波頻率的頻差(多普勒頻移 fd)與流體表面流速 VL 成正比。根據多普勒效應公式：
fd=λ2VLcosθ其中，λ 為電磁波波長，θ 為雷達波束與流體流速方向的夾角。通過測量 fd，可反推出表面流速 VL。
技術關鍵點：
波束角度優化：上儀雷達流量計采用可調角度設計，確保 θ 在測量范圍內保持*優值，減少因角度偏差導致的誤差。
頻移分辨率提升：通過高頻采樣與快速傅里葉變換(FFT)算法，將頻移分辨率提升至毫赫茲級，確保微小流速變化的精準捕捉。
2. 表面流速到斷面平均流速的轉換
流體表面流速 VL 通常不等于斷面平均流速 Vm，需通過流體力學模型進行修正。上儀雷達流量計采用以下方法：
有限元分析與水力模型：基于大量實驗數據，建立不同斷面形狀(矩形、梯形、圓形等)的表面流速與斷面平均流速的數學關系。例如，矩形渠道中，表面流速與斷面平均流速的比值可通過經驗系數 k 修正：
Vm=k?VL其中 k 的取值范圍為0.8~0.95，具體值由斷面形狀、水深及流態決定。
垂線流速分布修正：在河道橫斷面上按等間距布置多個測量點，通過加權平均計算斷面平均流速，減少因流速分布不均導致的誤差。
3. 斷面面積的幾何參數計算
斷面面積 A 的計算需結合水位高度 h 與斷面形狀參數。上儀雷達流量計通過以下步驟實現：
水位測量：采用調頻連續波(FMCW)雷達技術，通過測量電磁波從發射到接收的時間差 Δt，結合光速 c，計算水位高度：
h=2c?Δt幾何模型匹配：根據預先輸入的斷面形狀(如矩形渠道的寬度 b)，計算過流面積：
A=b?h(矩形斷面)對于復雜斷面(如梯形)，需結合坡度參數進行積分計算。
二、工程實現的關鍵技術
上儀雷達流量計通過硬件設計與軟件算法的協同優化，將數學模型轉化為可靠的工程產品。
1. 硬件設計：非接觸式測量與抗干擾能力
雷達波束控制：采用定向天線與波束成形技術，確保雷達波束精準覆蓋測量區域，減少旁瓣干擾。
環境適應性設計：外殼采用IP68防護等級，內置溫度補償模塊，可在-40℃~85℃環境下穩定工作，適應高海拔、強風沙等惡劣條件。
低功耗與太陽能供電：支持12V直流供電，功耗低于80mA，可搭配太陽能電池板實現野外長期監測。
2. 軟件算法：實時處理與數據修正
多普勒信號處理：通過帶通濾波與相干解調技術，提取微弱的多普勒頻移信號，抑制噪聲干擾。
動態校準機制：內置自校準模塊，定期通過標準流體進行參數修正，確保長期測量精度。
數據融合與傳輸：支持RS485、4G/LoRa無線通信，可實時上傳流速、水位、流量數據至監測平臺，同時存儲歷史數據供后續分析。
3. 安裝與調試規范
位置選擇：設備需安裝在河道正上方，高度超過0.5米，避開漩渦、樹枝等干擾源。
水平校準：利用內置氣泡水平儀確保設備水平，減少因傾斜導致的測量誤差。
參數配置：通過可視化軟件輸入斷面形狀、坡度、零點校準等參數，生成與實際場景匹配的數學模型。
三、技術優勢與應用前景
上儀雷達流量計的速度面積法通過數學模型與工程實現的深度融合，實現了以下技術突破：
非接觸式測量：避免傳統接觸式設備易受泥沙、雜物堵塞的問題，降低維護成本。
全斷面覆蓋：支持40米范圍內多點流速測量，適應寬淺河道與復雜流態。
高精度與穩定性：流速測量誤差≤1%，水位分辨率達1mm，滿足水利、環保*域的嚴苛要求。
未來，隨著物聯網與人工智能技術的發展，上儀雷達流量計將進一步集成邊緣計算與智能診斷功能，為水資源管理、防洪減災提供更高效的技術支持。
上儀雷達流量計通過多普勒效應與流體力學模型的深度結合，構建了速度面積法的完整技術體系。其工程實現不僅體現了硬件設計與軟件算法的協同創新，更彰顯了非接觸式測量技術在復雜環境下的適應性優勢。隨著技術的不斷演進，雷達流量計將在智慧水利、生態監測等*域發揮更重要的作用。
