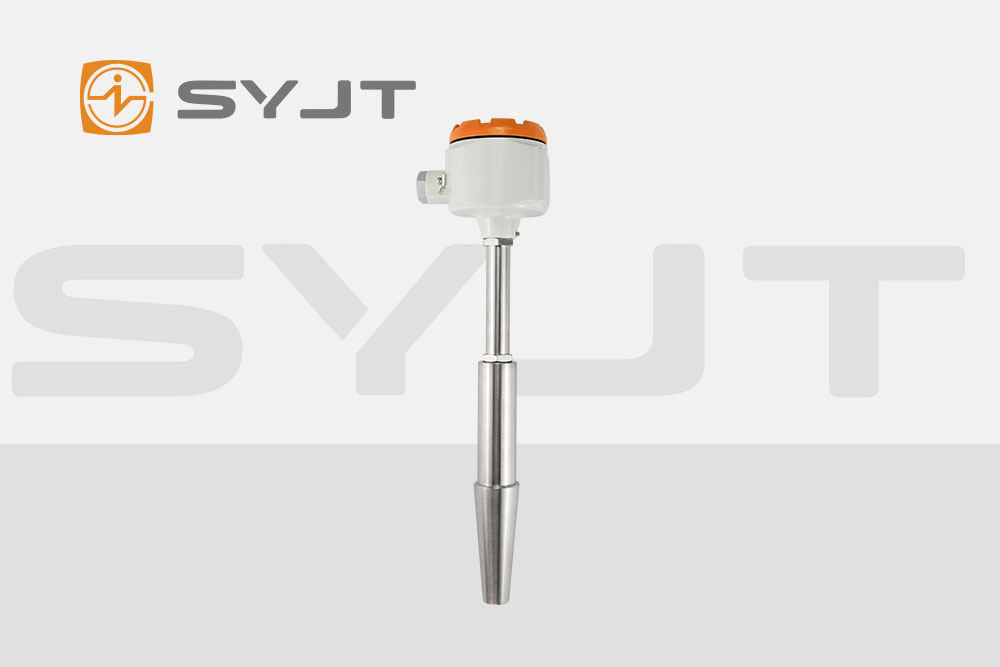

在極端低溫與強腐蝕性共存的工業場景中，熱電偶作為溫度測量的核心元件，其材料選擇直接決定了測量精度、設備壽命及系統安全性。液氮(-196.56℃)與液氦(-268.93℃)作為兩種典型低溫介質，其工況對熱電偶的耐低溫性能、化學穩定性及熱響應特性提出了嚴苛要求。本文從材料科學原理出發，系統解析低溫防腐熱電偶的設計邏輯與選材依據。
一、低溫工況對熱電偶的挑戰
熱力學特性變化
當溫度低于-150℃時，金屬材料的熱導率、電阻率及熱膨脹系數發生非線性變化，導致熱電勢-溫度關系偏離線性模型。例如，鎳鉻-鎳硅(K型)熱電偶在-196℃時，其塞貝克系數較常溫下降約12%，需通過分段補償算法修正測量誤差。
材料脆化與機械失效
低溫環境下，金屬晶格收縮導致脆性增加。普通304不銹鋼在液氮溫度下沖擊韌性下降50%，而鈦合金(如TA2)因六方晶系結構，在-196℃仍保持良好延展性，成為低溫?zé)犭娕急Ｗo管的**材料。
相變熱干擾
液氮/液氦相變時釋放的潛熱(液氮：199 kJ/kg，液氦：21 kJ/kg)可能引發局部溫度波動。熱電偶需通過快速響應特性(時間常數τ<0.1s)捕捉真實溫度，避免相變熱干擾導致的測量滯后。
二、防腐材料的技術選擇路徑
熱電偶絲材的耐腐蝕設計
鎳基合金體系：K型(NiCr-NiSi)與E型(NiCr-CuNi)熱電偶因表面致密氧化膜(Cr?O?/SiO?)，在液氮工況下可抵抗氯離子腐蝕(腐蝕速率<0.001 mm/a)。但需避免在含硫化氫(H?S)環境中使用，因硫化物會破壞氧化膜結構。
鉑基合金體系：S型(PtRh10-Pt)與B型(PtRh30-PtRh6)熱電偶憑借貴金屬特性，在液氦溫度下仍保持化學惰性，適用于高純度低溫環境。但其成本較鎳基合金高3-5倍，需權衡經濟性。
保護管材料的復合結構
鈦合金管：TA2鈦合金在液氮中耐腐蝕性優于316L不銹鋼，尤其對濕氯、次氯酸鹽及氧化性酸(如發煙硝酸)具有優異抗性。但其耐還原性酸(如濃鹽酸)能力較弱，需通過內襯聚四氟乙烯(PTFE)增強防護。
陶瓷涂層技術：在金屬保護管表面噴涂氧化鋁(Al?O?)或氧化釔穩定氧化鋯(YSZ)陶瓷層，可將腐蝕速率降低至0.0005 mm/a。該技術已應用于上海自動化儀表三廠的WRN-130F型防腐熱電偶，實測在0-250℃鹽酸霧環境中壽命延長至8年。
密封結構優化
低溫工況下，傳統橡膠O型圈會因硬化失效。采用全金屬焊接密封(如氬弧焊)或玻璃-金屬封接技術，可確保熱電偶在-269℃至室溫循環中泄漏率<1×10?12 Pa·m3/s，滿足超高壓液氦儲罐的密封要求。
三、熱電偶的低溫響應強化機制
熱容與導熱系數匹配
熱電偶的時間常數τ與熱容(C)及導熱系數(k)成反比。通過減小保護管壁厚(如從2mm降至0.5mm)并選用高導熱材料(如純銅，k=401 W/(m·K))，可將τ縮短至0.05s，滿足液氦快速降溫過程的動態監測需求。
冷端補償技術
低溫工況下，傳統冰點補償法因結冰風險失效。采用數字式冷端補償芯片(如MAX6675)，通過實時采集補償端溫度并嵌入非線性校正算法，可將測量誤差控制在±0.5℃以內。
抗輻射設計
在液氦杜瓦瓶等真空環境中，熱輻射成為主要熱交換方式。通過在保護管表面鍍金(發射率ε=0.02)或采用多層絕熱(MLI)結構，可減少90%以上的輻射熱流，避免環境溫度波動對測量的干擾。
四、材料選擇的系統性原則
溫度-腐蝕協同效應評估
建立材料腐蝕速率與溫度的定量關系模型。例如，316L不銹鋼在液氮中的腐蝕速率(0.002 mm/a)較室溫(0.01 mm/a)降低80%，但需警惕低溫下應力腐蝕開裂(SCC)風險。
經濟性與可維護性平衡
對于短期實驗裝置，可采用鍍層熱電偶(如鎳鍍層K型)降低成本;對于長期運行的工業系統，優先選擇全鈦合金結構，雖初期投資增加40%，但全生命周期成本降低65%。
標準兼容性驗*
確保材料選擇符合JB/T9238-1999《工業熱電偶技術條件》及ASTM E230《Standard Specification for Temperature-Electromotive Force (emf) Tables for Standardized Thermocouples》等規范，避免因參數超標導致設備認*失敗。
結語
液氮/液氦工況下的熱電偶設計，本質是材料科學、熱力學與腐蝕工程的交叉創新。通過優化鎳基/鉑基合金體系、復合陶瓷防護層及全金屬密封結構，可實現-269℃至室溫寬溫區、強腐蝕環境下的高精度測溫。未來，隨著納米涂層技術與低溫超導材料的突破，低溫防腐熱電偶的性能邊界將持續拓展，為量子計算、深空探測等前沿*域提供關鍵支撐。
